鋼格柵板上如何給管道開孔？

下面我們就介紹一下在鋼格柵板上管道開孔

　　1）開孔形式：鋼格柵板上的開孔形式分兩種：圓形開孔和方形(橢圓)開孔。對于排管原則上采用方形(橢圓)開孔，對于單管可統一為圓形或方形開孔。

　　2）開孔相關參數測量

　　在施工中，實際參數測量(圖紙數據)直接影響到鋼格柵板安裝尺寸是否準確。要求鋼格柵板開孔的基準點和管道安裝的基準點一致，測量管道的實際外徑偏差±10mm。

　　3）開孔劃線要求

　　根據基準點、圖紙尺寸劃出開孔的具體位置，在畫線過程中要考慮到管子熱膨脹、保溫余量。

　　4）開孔具體實施要求

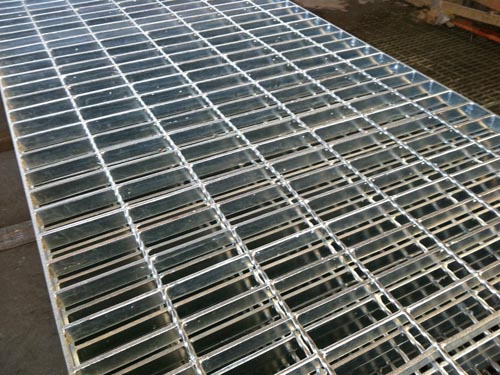

　　鋼格柵板表面一般為鍍鋅，根據劃線位置采用機械切割，且使施工面平整、光潔，易于下一步的施工；當開孔統一為圓形(或方形)時，其半徑(或邊長／2)按下列標準執行。

　　a)管道直徑Φ<50mm，鋼格柵板開孔半徑R=Φ/2+δ1+δ2+30。

　　注：①—管子外徑，單位mm；δ1—保溫厚度，單位mm；δ2—管子熱位移量，單位mm。

　　b)管道直徑219>Φ≥50mm，格柵板開孔半徑R=Φ/2+δ1+δ2+50。

　　c)管道直徑Φ≥219mm，格柵板開孔半徑R=Φ/2+δ1+δ2+65。

　　d)設備管道安裝貫穿柵格平臺需切割平臺時,切割孔要規范,有保溫的管道要予留保溫及膨脹量,切割后的圓孔用扁鐵煨圓焊好,保證工藝美觀。
